Nagelplatten-Binder (NP-Binder)

Produktvorstellung

Die NP-Binderbauweise ist eine wirtschaftliche Holzbauweise zur Herstellung von freigespannten Dachtragwerken mit Systemzulassung bis 30 m freier Spannweite. Die einteiligen Bindergurte und Fachwerkstäbe werden in den Knotenpunkten mit Nagelplatten zug-, druck- und schubfest miteinander zum Fachwerkbinder verbunden.

Die Holzstärken der Binder errechnen sich im Zusammenhang von Spannweite und Belastung mit 5,0 cm bis 7,0 cm. Die Nagelplatten kommen, den Anforderungen entsprechend, in verzinkter Ausführung oder aus Edelstahl mit Plattendicken von 1,0 mm bis 2,5 mm zum Einsatz.

Berechnung und Herstellung von Nagelplatten und NP-Bindern ist in DIN 1052 Teil 1 , Abschn. 10 und der bauaufsichtlichen Zulassung der jeweiligen Nagelplatte festgelegt.

Zur Herstellung der NP-Binder sind entsprechende Fertigungsanlagen für Zuschnitt, Zusammenbau und Einpressen der Nagelplatten erforderlich.

Die Produkte der NP-Binderbauweise sind in der Bauregelliste A der LBO erfasst. Die Herstellung von NP-Bauteile darf nur von Betrieben mit entsprechenden maschinellen Einrichtungen erfolgen.
Die Produktion muß durch Eigen - und der Fremdüberwachung eines Prüfinstitutes kontrolliert und dokumentiert werden.

Entwickelt in den USA kam die Bauweise um 1950 nach Europa und Deutschland. Sie löste die, in Deutschland damals verbreitete Nagelbrettbinder- Bauweise ab.

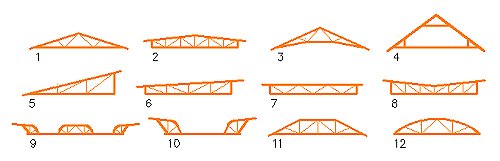

7. Parallelbinder
8. Schmetterlingsform
9. Schalungsbinder für Brückenbau
10. Schalungsbinder für Brückenbau
11. Trapezbinder
12. Tonnenform.

Planung, Konstruktion und Berechnung

erfolgen mittels Spezial-Software durch unser eigenes Ingenieurbüro.

Wir bieten Ihnen 25-jährige Erfahrung in Berechnung und Produktion von Nagelplattenkonstruktionen. Wir setzen – abweichend vom Zeitgeist – Qualität vor Quantität und schnellem Geschäft.

Die Qualität unserer
NP-Binderproduktion wird
durch die Materialprüfanstalt
der LGA Nürnberg
überwacht ( Ü-Zeichen ).

Verkauf, Vertrieb

Der überwiegende Teil ( ca. 90% ) unserer NP-Binder wird überregional über die, am Bauort
ansässigen Handwerksbetriebe ( Zimmerer-, Dachdecker- und Montagebetriebe ) vertrieben
und montiert.

Binderanfrage

Die Vielfalt der Binderformen ist goß. Im nachfoldenden Anfrageformular können wir darher nur einige Standardformen erfassen.
Wenn Ihre Dachform fehlt, so faxen, schicken oder mailen Sie uns einfach formlos eine Skizze , wir rufen dann gerne zurück - bitte Namen und Telefonnummer nicht vergessen.
